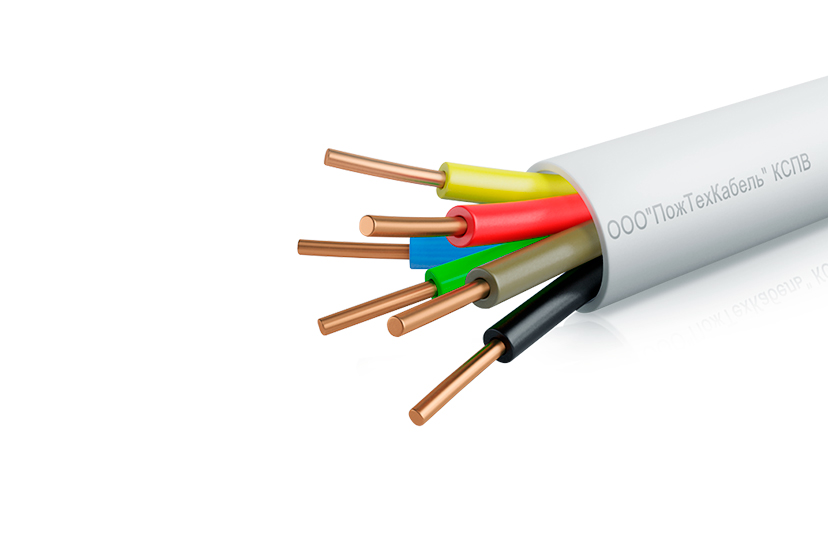

КСПВ


КСПВ
Предназначены для прокладки в коллекторах, туннелях, зданиях, помещениях, а так же для монтажа систем связи и сигнализации при отсутствии механических воздействий на кабель.
Жилы:
однопроволочные медные.
Сечение жилы:
0,40; 0,50; 0,80 мм2
Внутренняя изоляция:
полиэтилен.
Внешняя оболочка:
поливинилхлоридный пластикат.
Скачать прайс лист

Технические характеристики

Температура окружающей среды при эксплуатации кабеля, °C От -40 до +50
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре, °C, не ниже -10
Минимальный радиус изгиба кабеля, диаметров, не менее 10
Срок службы, лет, не менее 15

Электрические характеристики

Типоразмеры 0,40 0,50 0,80
Электрическое сопротивление жилы, пересчитанное на 1 км длины и t 20 °C, Ом, не более
148 95 38
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длинны и t 20 °C для кабелей с ПВХ изоляцией, Мом, не менее
50
Электрическая емкость пары, нФ/км, не более
60

Массогабаритные характеристики

Типоразмеры 2x0,40 4x0,40 6x0,40 8x0,40 10x0,40 12x0,40 14x0,40 16x0,40 20x0,40
Наружный диаметр (размер) кабеля, (мм)
2,1x2,8 3,6 4,0 4,4 4,8 5,0 5,5 5,9 6,0
Типоразмеры 2x0,5 4x0,5 6x0,5 8x0,5 10x0,50 12x0,50 14x0,5 16x0,50
Наружный диаметр, кабеля, (мм)
2,2x3,0 3,6 4,0 4,5 4,8 5,2 5,5 6,2
Типоразмеры 20x0,50 1x2x0,50 2x2x0,50 4x2x0,50 2x0,80 4x0,80 1x2x0,80 2x2x0,80
Наружный диаметр, кабеля, (мм)
6,4 3,8 6,0 6,8 3,8 4,4 5,1 4,6x7,6

Артикулы

  • 422-001 2x0,40
  • 422-002 4x0,40
  • 422-003 6x0,40
  • 422-004 8x0,40
  • 422-005 10x0,40
  • 422-006 12x0,40
  • 422-007 14x0,40
  • 422-008 16x0,40
  • 422-009 20x0,40
  • 422-010 2x0,50
  • 422-011 4x0,50
  • 422-012 6x0,50
  • 422-013 8x0,50
  • 422-014 10x0,50
  • 422-015 12x0,50
  • 422-016 14x0,50
  • 422-017 16x0,50
  • 422-018 20x0,50
  • 422-019 1x2x0,50
  • 422-020 2x2x0,50
  • 422-021 4x2x0,50
  • 422-022 2x0,80
  • 422-023 4x0,80
  • 422-024 1x2x0,80
  • 422-025 2x2x0,80
