Кабели сигнальные огнестойкие

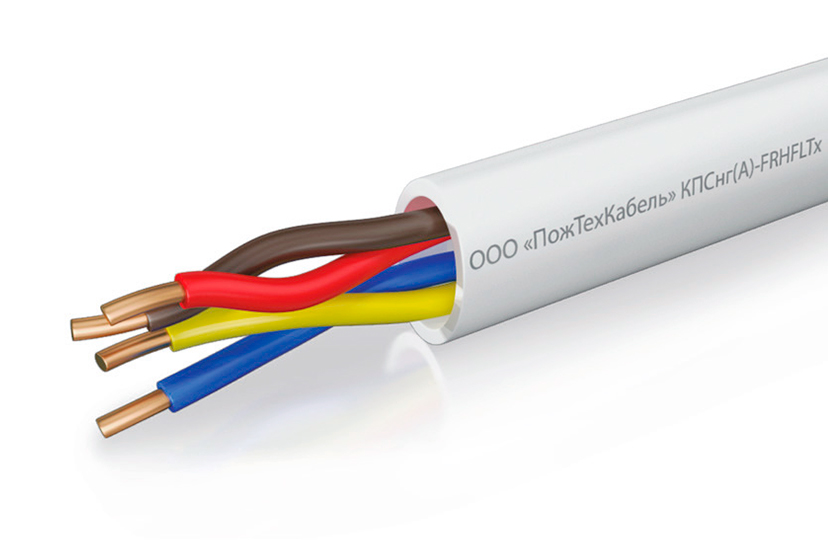

КПСнг(А)-FRHFLTx


КПСнг(А)-FRHFLTx
Предназначен для прокладки, с учетом объема горючей нагрузки кабелей, в системах, которые должны сохранять работоспособность в условиях пожара, в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений.
Жилы:
однопроволочные медные.
Сечение жилы:
0,20; 0,35; 0,50; 0,75; 1,00; 1,50; 2,50 мм2
Внутренняя изоляция:
кремнийорганическая резина с низкой токсичностью горения.
Внешняя оболочка:
полимерная композиция, не содержащая галогенов и с низкой токсичностью горения.
Скачать прайс лист

Технические характеристики

Температура окружающей среды при эксплуатации кабеля, °C От -50 до +70
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре, °C, не ниже -15
Минимальный радиус изгиба кабеля, диаметров, не менее 10
Огнестойкость кабелей, мин, не менее 180
Дымообразование не должно приводить к снижению светопроницаемости, %, более 25
Срок службы, лет, не менее 15

Электрические характеристики

Типоразмеры 0,20 0,35 0,50 0,75 1,00 1,50 2,50
Электрическое сопротивление цепи (двух жил пары), постоянному току при t 20 °C, Ом/км, не более
192,0 126,0 74,8 51,0 37,6 25,2 16,0
Электрическая емкость пары, нФ/км, не более
55 60 65 70 75 80 85
Коэффициент затухания при частоте 1 кГц при t 20 °C, не более
2,0 1,50 1,30 1,20 0,95 0,70 0,50
Номинальное напряжение, В, не более
300
Электрическое сопротивление изоляции жил при t 20 °C, Мом х км, не менее
100

Массогабаритные характеристики

Типоразмеры 1x2x0,20 1x2x0,35 1x2x0,50 1x2x0,75 1x2x1,00 1x2x1,50 1x2x2,50
Наружный диаметр, кабеля, (мм)
5,22 5,54 5,8 6,16 6,46 7,56 8,36
Масса кабеля, (кг/км)
26,0 29,7 34,7 41,4 47,8 67,1 90,6
Типоразмеры 2x2x0,20 2x2x0,35 2x2x0,50 2x2x0,75 2x2x1,00 2x2x1,50 2x2x2,50
Наружный диаметр, кабеля, (мм)
6,72 7,17 7,54 8,1 8,47 9,95 11,1
Масса кабеля, (кг/км)
40,2 46,9 56,3 68,8 80,6 114,8 159,5

Артикулы

  • 150-001 1x2x0,2
  • 150-002 1x2x0,35
  • 150-003 1x2x0,5
  • 150-004 1x2x0,75
  • 150-005 1x2x1
  • 150-006 1x2x1,5
  • 150-007 1x2x2.5
  • 150-008 2x2x0,2
  • 150-009 2x2x0,35
  • 150-010 2x2x0,5
  • 150-011 2x2x0,75
  • 150-012 2x2x1
  • 150-013 2x2x1,5
  • 150-014 2x2x2,5
